无需长篇大论，观看螺杆式启闭机手电两用启闭机工艺层层把关视频，让你瞬间爱上我们的产品。
以下是:楚雄武定螺杆式启闭机手电两用启闭机工艺层层把关的图文介绍
耀禹水利机械厂(武定县分公司)专业生产 底轴液压闸门,品质保证,精品齐全,品质保障,值得信赖,可根据客户要求定制加工,其他型号齐全客户随意挑选。
4安装质量的检测
4.1闸门运行灵敏度的检测
安装完成的闸门在运行过程中要启闭灵活、运行平稳、左右平衡，无卡阻现象。
4.2启闭机的运行检测
安装完成的启闭机在运行过程中要运行平稳、无杂音、无振动、无卡阻现象且各运动部件都有充分的润滑。
【学员问题】水闸施工固定式和门式启闭机安装规定？
【解答】1、固定式启闭机安装，应以闸门起吊中心为基准，纵、横向中心偏差应小于3mm；水平偏差应小于0.5/1000；高程偏差宜小于5mm.
2、螺杆式启闭机的螺杆与闸门连接的垂直偏差应不大于0.5/1000.
3、启闭机安装时应检查。开式齿轮、轴衬等转动处的油污、铁屑、灰尘应清洗干净，并加注新油；减速箱应按产品说明书的要求，加油至规定油位。
4、启闭机定位后，机架底脚螺栓应即浇灌混凝土，机座与混凝土之间应用水泥砂浆填实。
5、门机安装时，应清点和检查，构件安装的偏差应符合图纸规定。无规定时，可参照表11.1.5执行。
6、门机轨道安装和门机组装偏差应符合图纸和厂家说明书的规定。如无规定时，参照（SLJ201）有关规定执行。
7、门机的夹轨器安装和限位开关装置，均应动作灵活可靠。
8、双卷筒启闭机的安装应保持同心，联轴节两轴的同心度和端面间隙、轴瓦与轴颈顶间隙、开式齿轮啮合要求及测量方法均应参照（SLJ201）执行。
9、启闭机制动器闸瓦退路和电磁铁行程，安装时应按产品说明书的要求予以调整。
10、双吊点的钢丝绳长度偏差应调整到小范围，使闸门全行程无卡阻，止水橡皮无严重摩擦。

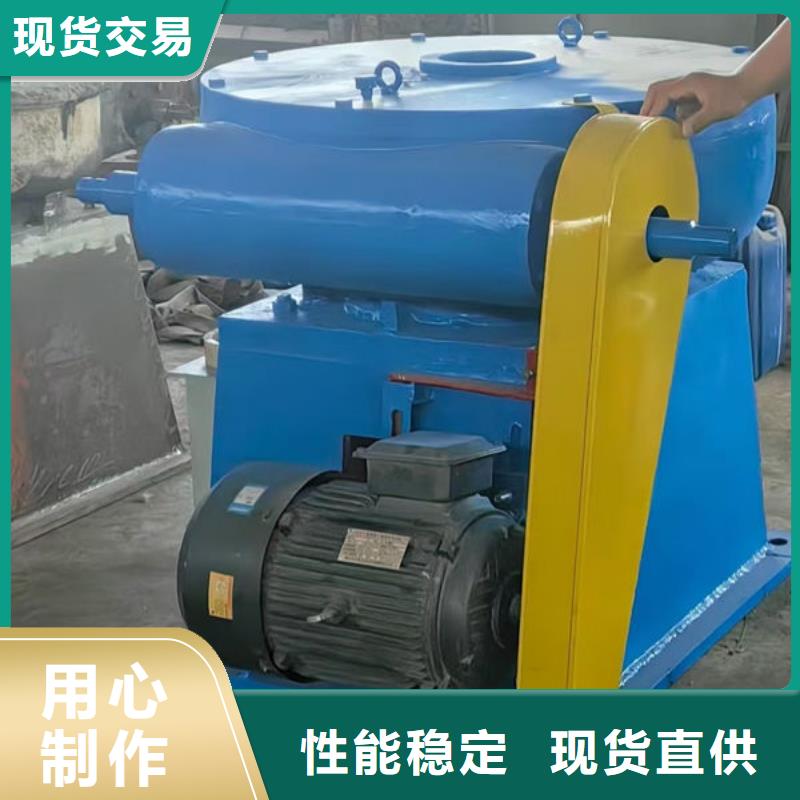

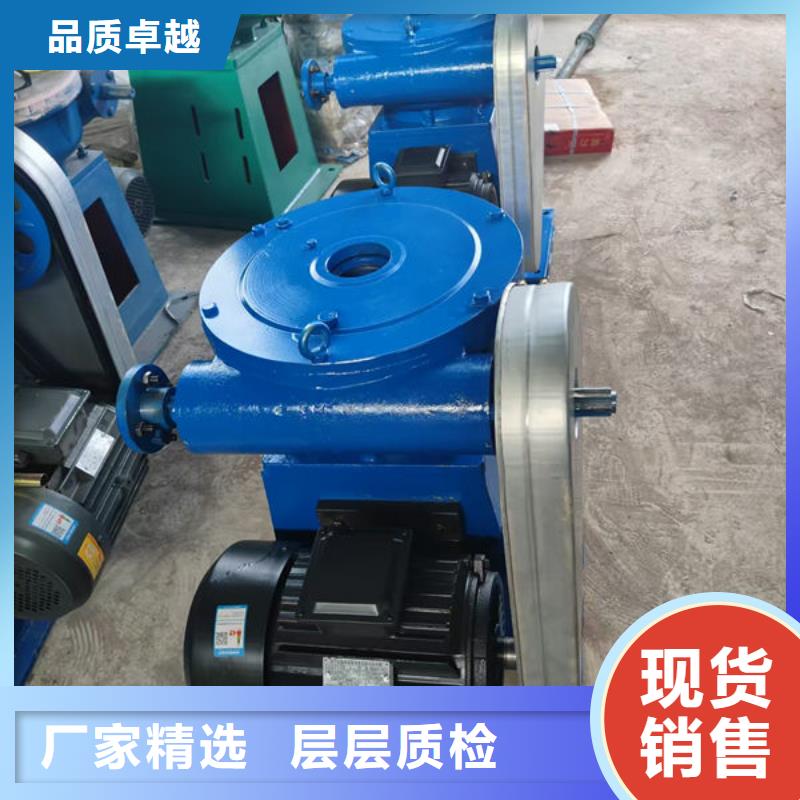

@ 1. 概述 LQDW型电、手动螺杆启闭机具有超负荷停机保护、事故报警显示、上下行程限位控制等功能，具有电手动切换机构自动切断电源、现场与遥控、与机联控功能，应用于水利水电、火力发电厂、核电站、市政、环保等泵站进出口闸门的开启和关闭，应用于工农业水渠的进、出口闸门截流的开启和关闭，应用于石油、化工、冶金、印染、造纸工厂等领域给排水闸门的开启和关闭。对于双吊点电手启闭机，所配电动装置与单吊点一致。该启闭机所用电动装置为密封户外型，可根据用户要求制成“三防型”(防霉、防潮、防盐雾)。 2. 型号说明 LQDW 启闭吨位（KN） 电手动螺杆启闭机 举例：LQDw－50型启闭机，指公称启门力50KN（即5吨），电手动螺杆启闭机。 3． 结构原理及操作程序 LQDW型电手动启闭机由电动装置、机座、丝杆、护罩及电气控制箱等组成，电动装置由专用电机、减速机构、转矩控制机构、行程控制机构、位置指示机构、手/电动转换机构及现场操作机构组成。本启闭机由电动机或手动摇柄带动传动装置(齿轮、蜗轮、蜗杆或减速箱)运转驱动传动螺母(或螺杆)转动，使螺杆作垂直升降运动，从而作开启或关闭闸门。 (1)专用电机：为YDF电机。它是根据电动装置的工作特点及一般闸门使用工况而设计制造的闸门专用电机。 (2)减速机构：为同轴式。由一级蜗杆、蜗轮组成。 (3)行程控制机构：用来指示闸门的开启和关闭位置，由齿轮传动部分、计数器和大触点控制部分组成。 (4)位置指示机构：用来指示闸门的开启和关闭程度。由一组传动齿轮、指针、开度盘（270°指示）组成。同时装有电位器用来将闸门的开度电号发送至控制室。 (5)转矩控制机构：用来控制电动装置的输出转矩的大小。由转矩轴、触板、控制器上“调整”旋钮）可以调整开度表的“满度”。（3） 控制器结构说明及注意事项 a. 控制器外形及开孔尺寸 b.控制器表盘上的电器元件的作用： 开度表：闸门开启、关闭的程度。 白色指示灯：电源指示。黄色指示灯：过转矩指示。 远控开关：拨到远控位置，可实现远距离操作。 闸开按钮：控制闸开，闸门全开的灯光指示（红色指示灯）。 闸关按钮：控制闸关，闸门全关的灯光指示（绿色指示灯）。 停止按钮：按闸门停止在全开到全关位置中任意位置时的按钮。 c.注意事项： 控制器按端子接线图接线。 支撑架由使用单位根据安装条件自行配制。 当控制器需要进行修理和检查时，需打开后罩，拆除端子板上的引线，旋下固定螺钉，方可抽出机芯。 5.技术参数和性能参数 （1）控制器：380V 50HZ 三相四线制 （2）工作环境 a.不含爆炸性和强腐蚀性气体。 b.温度范围为－30℃～40℃。 C.相对湿度不大于80％。 d.海拔高度不大于2000m。 e.无强烈震动。 基本性能参数表 6. 安装与调整 6.1安装前，安装人员应熟悉设备性能和操作方法，确定启闭机螺杆行程与所配套的闸门安装尺寸，以保证闸门能够全部开启或关闭。 6.2电动启闭机通常与闸门配套安装,根据工程具体位置的需要，启闭机安装分为四种形式，供用户参照使用。 a. 予留孔洞式 ( 表二 电动启闭机安装基本技术参数) b .予埋钢板式 ( 表二 电动启闭机安装基本技术参数) c .穿孔式 ( 表二 电动启闭机安装基本技术参数) 6.3 一般情况下，电动启闭机应垂直安装(即螺杆中心垂直于水平面
